用途 / Applications
适用于电热水器、电热设备、电焊机、蒸汽加热器。
产品性能及原理 / Product performance and principie
KSD307系列温控器,是带外壳全封闭的双金属片接触感温式温度继电器,根据热胀冷缩原理使金属片弯曲,从而达到在预设定之温度范围内快速跳脱和接通,对电器起安全保护作用,其断开温度和复位温度可根据客户之需要而制作。
注意事项 / Attention
● 采用接触感温方式安装时,应使金属盖面贴紧被控器具的安装面。
● 安装时不可把盖面压变形,以免影响性能。
● 为防止漏电,使用时不能让液体渗入控温器内部,以免影响电气可靠性。
● 本产品为双极型接线方式,使用时按照标示符号,正确接线。
● 产品应在相对湿度小于90%,环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的仓库中存放。
技术参数 / Technical parameters
◆ 电气特性:AC250V,50-60Hz,45A
◆ 最高环境温度:180℃
◆ 工作温度范围:40℃-150℃
◆ 温度公差:±3、±5(可根据客户需求而制作)
◆ 耐久性:CQC >6000次
◆ 常态绝缘电阻:>300 MΩ
◆ 常态接触电阻:≤50 mΩ
◆ 常态电气强度:AC1500V历时1min无击穿、闪烁现象
◆ 壳体防护等级:IP00
◆ 绝缘材料PTI值:PTI175

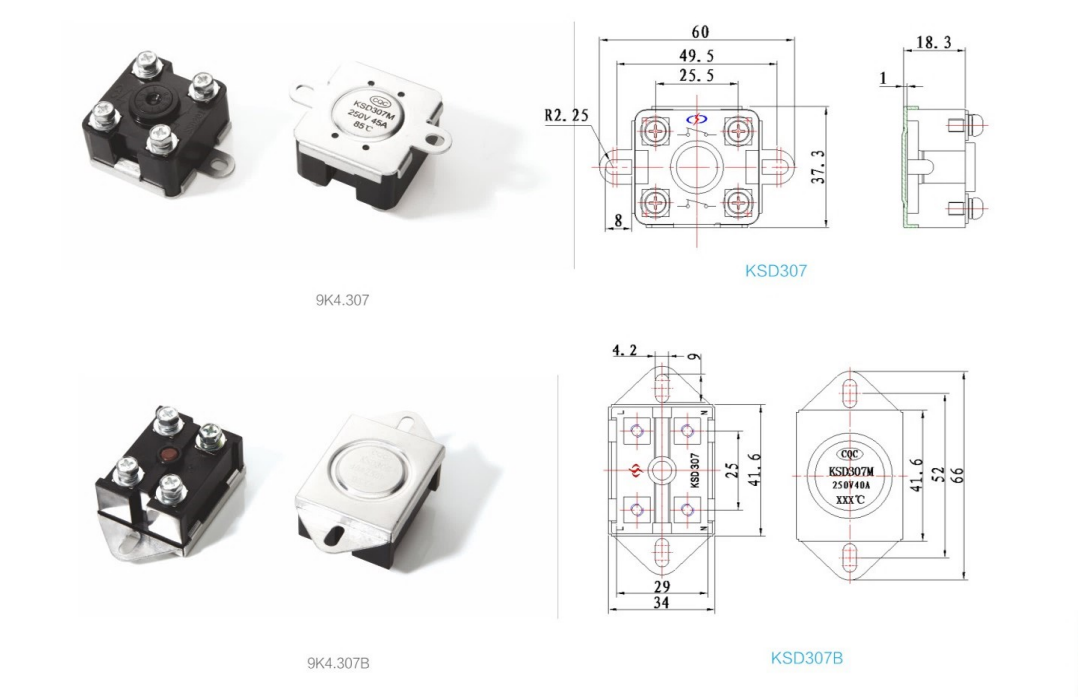

外型尺寸/ Dimensions
