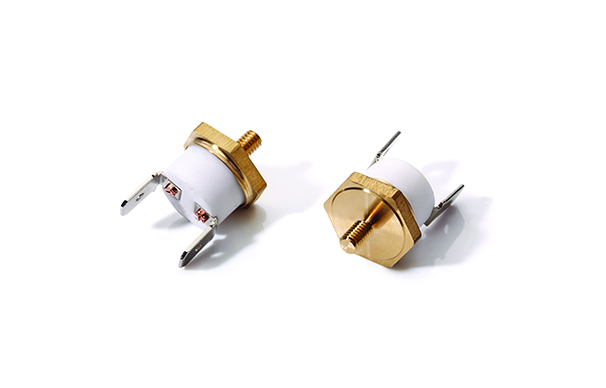

KSD301系列突跳式温控器（自动复位）

订购热线：0755-89767089

立即咨询返回产品列表立即下载

产品参数

常规标识方式 / Conventional marking

1.字母表示，代表温控器的触点状态；自动复位：B：常闭K：常开；手动复位M：常闭L：常开
2.用数字表示，代表温控器的动作温度；用三位数表示：如：005、185；
3.用字母表示，代表温控器壳体使用材料；P:表示电木壳体C：表示啕瓷壳体S：表示PPS壳体
4.用字母表示：代表温控器端子使用材料；M：表示6.3端子N：表示4.8端子
图A为两种认证标志的打字样式图B为三种认证标志的打字样式
客户要求标识方式/ Customer request marking

1——表示认证标志    Cetification code
2——表示产品型号    Product model
3——表示电压、电流 Voltage and Current
4——表示动作温度    Operating temperature
结构及应用 / Structure and application

KSD301系列产品是一种用双金属片作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度达到动作温度时，双金属片受热产生内应力而迅速动作，打开/闭合触点，切断/接通电路，从而起到控温作用。当电器冷却到复位温度时，触点自动闭合/打开，恢复正常工作状态。广泛用于家用饮水机及电热开水瓶、消毒柜、微波炉、电热咖啡壶、电饭锅、空调、过胶机等电热器具。
特点 / Features

具有性能稳定、精度高、体积小、量轻、可靠性高、寿命长、对无线电干扰小等特点。
注意事项/ Attention

l采用接触感温式安装时，应使金属盖面贴紧被控器具的安装面，为确保感温效果，应在感温表面涂上导热硅脂或其他性能类似的导热介质。

l安装时不可使盖面顶部压塌、松动或变形，以免影响性能。

l不能让液体渗入控温器内部，不得使外壳出现裂纹，不得随意改变外接端子的形状。

l产品在不大于5A电流的电路中使用，应选择铜芯截面为0.5-1 mm2导线连接；不大于10A电流的电路中使用，应选择铜芯截面为0.75-1.5mm2导线连接。

l产品应在相对湿度小于90%,环境温度40°C以下通风、洁净、干燥、无腐蚀性的仓库中存放。

技术参数 / Technical parameters
l 电气参数：
1.VDE、CQC、UL、T u V AC250V 50-60HZ 10A （阻性负载）
2.UL AC125V 50-60HZ 15A（阻性负载）
l动作温度范围：0~210°C（任选），温度精度：土（2~5%）°C；
l复位与动作温差：3- 100C（任选）；
l接线方式：
接插端子250#（弯0~90°C可选）；
接插端子187#（弯0~90°C可选，厚度0.5、0.8mm可选）；
l使用寿命：
1.VDE、UL、100,000次
2.CQC、TUV10,000次
l 电气强度：AC1500V历时1min,无闪烁，无击穿；
l 接触电阻：《50 mQ;
l绝缘电阻：>100 MQ;
l接点形式：
常闭型：温度上升，触点断开，温度下降，触点接通；
常开型：温度上升，触点接通，温度下降，触点断开；
l外壳防护等级：IP00;
l接地方式：通过温控器金属外壳与器件接地金属零件相连；
l安装方式：KSD301系列安装普通活动环，安装小圆活动环，安装平板活动环，带安装孔普通大铝蓋，带安装孔加长铝盖。

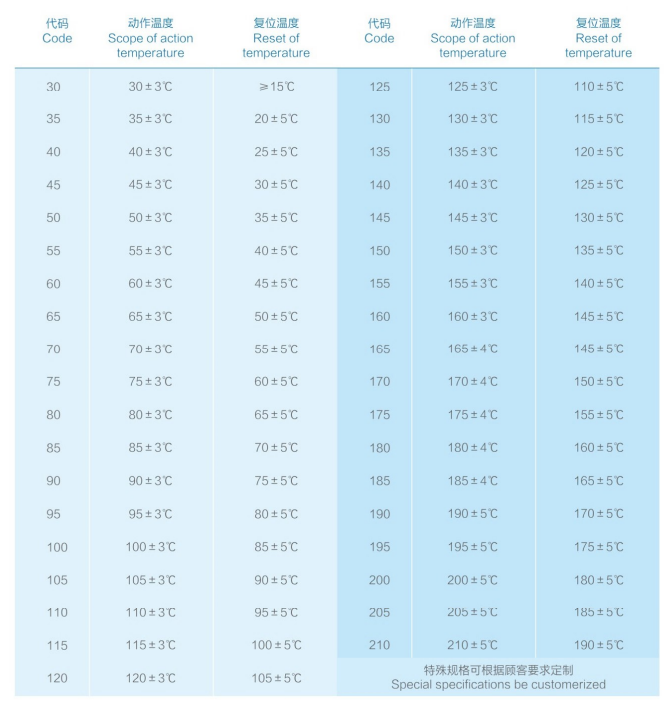

常用温度规格 / In Common use temperature specifications
